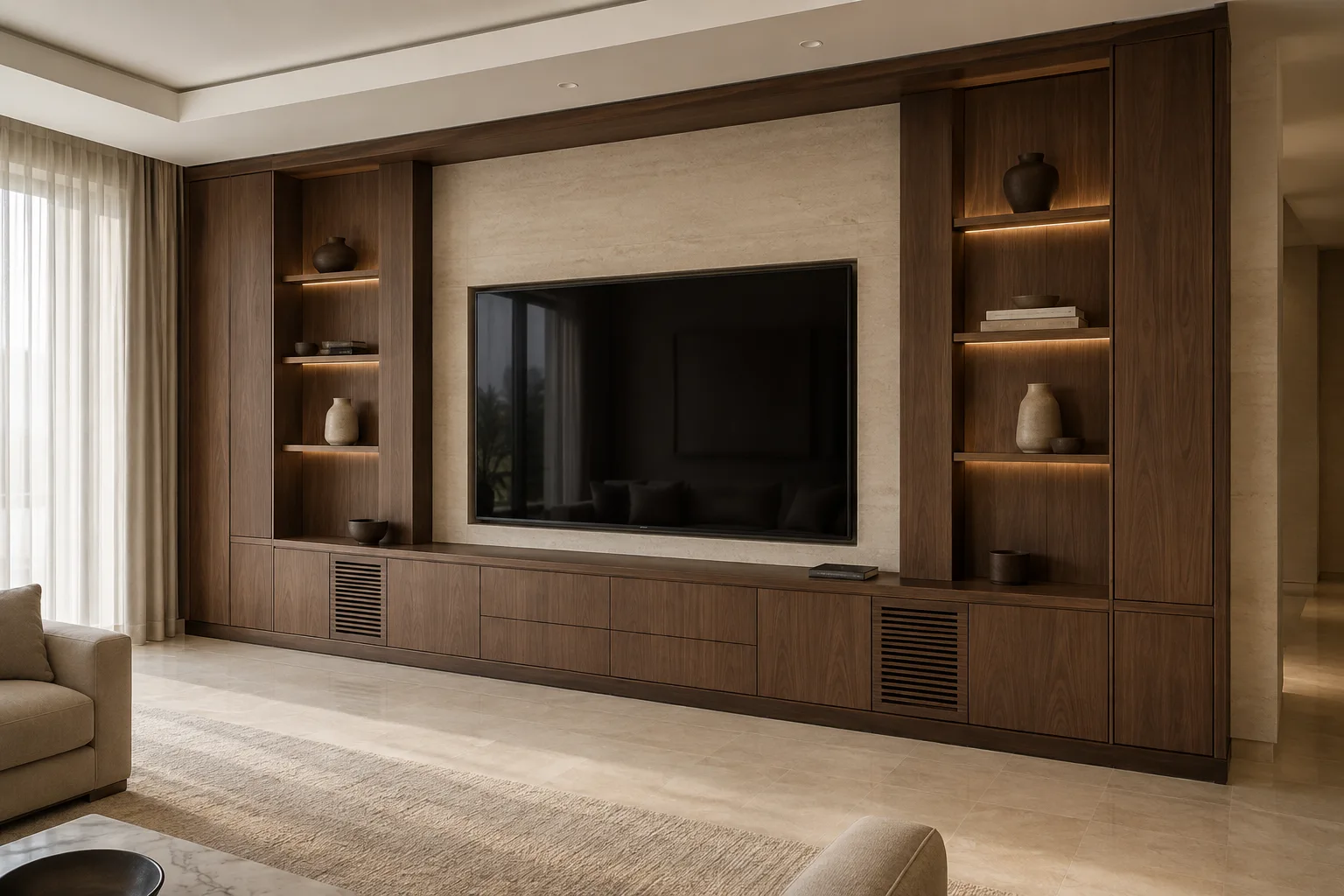

جدار تلفزيون مخصص في قطر: 8 نقاط تنسيق قبل تصنيع الخزائن

01

تثبيت موديل الشاشة والحامل وأجهزة AV أولاً

يبدأ الرسم القابل للتصنيع بقائمة أجهزة محددة، لا بعبارة شاشة كبيرة أو وحدة صوت. سجلوا الشركة والموديل وأبعاد الجهاز ووزنه واتجاه الوصلات ودليل التركيب وتاريخ التحقق. توضح معايير VESA لواجهات تثبيت الشاشات نمط الثقوب، لكنها لا تستبدل تعليمات الشاشة والحامل المختارين.

تشمل القائمة الشاشة والحامل ووحدة الصوت وجهاز الاستقبال ووحدة الألعاب وموزع الشبكة وأي جهاز يحتاج إلى تهوية أو تحكم أو استبدال. إذا لم تحسم الأجهزة، يجب أن يظهر ذلك كقرار مفتوح لا كفراغ يقدره المصنع.

• مرجع كل جهاز ومراجعة دليل التركيب الحالي
• أبعاد الجسم والحوامل والموصلات، لا مقاس الشاشة الاسمي فقط
• مساحة المناورة والتركيب والإزالة المستقبلية

02

فصل بنية التثبيت عن الكسوة الزخرفية

الحجر أو اللوح الخشبي الظاهر ليس بالضرورة سطحاً إنشائياً صالحاً لحمل الشاشة. يجب أن يوضح التفصيل ما الذي يحمل الحامل فعلياً، وموقع التدعيم خلف الكسوة، وسماكة كل طبقة، وطريقة فك الجزء الذي يحجب نقاط التثبيت.

يؤكد المهندس أو المقاول المحلي في قطر بنية الجدار ونوع المثبتات والأحمال والمتطلبات المحلية. يمكن لـ WholeForm تنسيق فتحات الألواح والكسوة والخزائن حول منطقة التثبيت، لكنها لا تعتمد قدرة الجدار أو الأعمال الإنشائية المحلية من خارج نطاق مكتوب.

03

جمع الكهرباء والبيانات والكابلات في مخطط واجهات

ارسموا نقاط الطاقة والبيانات والهوائي ومسار HDMI أو الألياف ومخارج السماعات على الواجهة والمقطع، مع أبعاد من مرجع واحد. لا تتركوا هذه النقاط كملاحظات موزعة بين مخطط الكهرباء ورسالة من مورد AV ورسم النجارة.

يحدد فريق MEP وAV المحلي نوع المخارج والدوائر والحماية والامتثال في قطر. ويجب أن يبين رسم النجارة فتحات المرور ونصف قطر الانحناء العملي ومكان تجميع الكابلات وكيف يمكن الوصول إليها من دون خلع واجهة ثابتة أو حجر مركب.

• إحداثيات واضحة للمخارج وممرات الكابلات
• فصل مناطق الكهرباء عن التخزين العادي وفق تصميم الفريق المختص
• نقطة وصول تسمح بالاختبار والاستبدال بعد التركيب

04

تصميم التهوية والوصول للصيانة حول الأجهزة

فتحة زخرفية واحدة لا تثبت أن خزانة AV جيدة التهوية. يجب أن تتبع مسارات دخول الهواء وخروجه وحيز التشغيل تعليمات الأجهزة الفعلية، مع تجنب جيب مغلق تتجمع فيه الحرارة خلف الأبواب.

صمموا الأرفف أو الألواح القابلة للفك بحيث يصل الفني إلى القابس والوصلات والمثبتات من دون إتلاف التشطيب. يراجع فريق AV المحلي الحاجة إلى تهوية إضافية أو مراوح هادئة، ويثبت قرارها قبل حفر الألواح أو توزيع الرفوف.

05

تنسيق الصوت والتحكم والرؤية قبل تثبيت الفواصل

قد يغير موضع وحدة الصوت أو السماعات عرض الفتحة وارتفاع الشاشة وعمق الخزانة وطريقة فتح الأبواب. كما أن مستقبلات التحكم أو أجهزة الشبكة لا ينبغي أن تخفى خلف مادة تمنع التشغيل أو الصيانة من دون مراجعة فنية.

أنشئوا مقطعاً يوضح خط النظر وارتفاع الشاشة وموقع وحدة الصوت وعلاقة الأثاث بالواجهة. الاعتماد هنا مشترك بين المصمم وفريق AV والعميل، وليس قراراً جمالياً يتخذه المصنع وحده.

06

اعتماد الحجر والخشب والفواصل كتركيب واحد

يحتاج جدار التلفزيون إلى مخطط التقاء، لا إلى عينات منفصلة فقط. حددوا سماكات الحجر أو الألواح، واتجاه عروق الخشب، والفواصل، والحواف المكشوفة، وأبواب الصيانة، وقاعدة الخزانة، والتقاء السقف، وتسلسل تركيب كل حرفة.

إذا كان الحجر من مورد محلي والخزائن من WholeForm، يجب تحديد من يعتمد القالب ومن ينفذ الفتحات ومن يتحمل أثر تغير السماكة أو المقاس. العينة المادية تساعد على اعتماد اللون والملمس، لكن الرسم يثبت الأبعاد والحدود.

• لوحة مواد تحمل رموزاً مرتبطة بالرسم
• تفصيل تقاطع واحد لكل التقاء حرج
• مسؤول واضح عن القالب والقص والتركيب والحماية في الموقع

07

إصدار حزمة واحدة للتصنيع مع سجل قرار

تتكون حزمة الإصدار من واجهة ومقاطع وتفاصيل وقائمة مواد ومخطط أجهزة وجدول فتحات ومراجعة معتمدة. يجب أن تميز صفحة الغلاف بين المعلومات المعتمدة والافتراضات والنقاط المفتوحة، وأن تسمي الشخص المخول بإعطاء الإصدار الكتابي.

بعد الإصدار، لا يكفي تغيير موديل الشاشة أو مكان المقبس في المحادثة. يسجل التغيير وتاريخه وسببه والرسومات المتأثرة وأثره في الإنتاج، ثم يصدر رقم مراجعة جديد قبل التنفيذ.

08

ربط التغليف والتسليم بخطة الموقع وحدود المسؤولية

ترقم الألواح والأبواب والصناديق وفق الواجهة ومرحلة التركيب، مع حماية الحواف الحجرية أو المطلية وتحديد القطع التي تحتاج إلى تخزين جاف. قبل الشحن، يتفق الفريق على نقطة التسليم والتفريغ ومسار الدخول والمصعد والتخزين وتسلسل تركيب الكسوة والخزائن والأجهزة.

يمكن لـ WholeForm تطوير التصميم والتفاصيل وتنسيق المواد والأجهزة وإدارة الإنتاج والفحوص المتفق عليها والتغليف ودعم التسليم الدولي. تبقى القياسات النهائية والاشتراطات المحلية والاستيراد والتفريغ والتخزين وأعمال MEP وAV والتثبيت والتركيب والاختبار والاستلام النهائي لدى الفريق الذي عينه العميل في قطر، ما لم ينص النطاق المكتوب على غير ذلك.

توزع قواعد Incoterms® 2020 بعض مسؤوليات وتكاليف ومخاطر تسليم البضائع، لكنها لا تعين تلقائياً مسؤول تركيب جدار التلفزيون ولا تستبدل نطاق المشروع والعقود المحلية.
